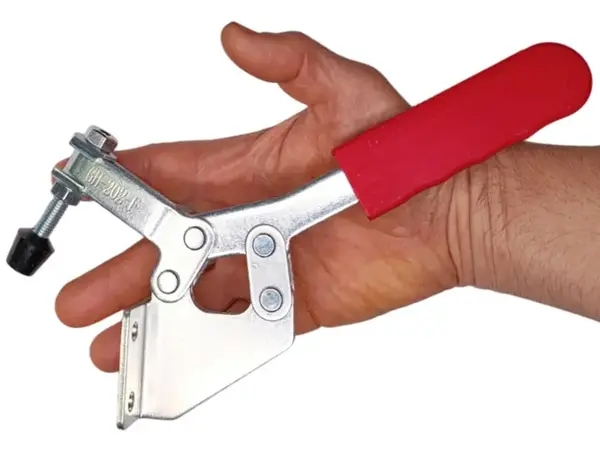

При создании столярного кондуктора или сборочного приспособления (джига) часто возникает задача закрепить прижим не на столе, а на боковой, вертикальной стенке оснастки. Обычные зажимы для этого не подходят. Горизонтальный прижим WorkMan GH-202-F создан именно для таких задач. Его вертикальное основание позволяет легко интегрировать его в самые сложные кастомные конструкции, сохраняя при этом скорость и мощность рычажного механизма.
Конструкция для кондукторов: Вертикальное крепление и низкий профиль
Эта модель — выбор мастеров, которые проектируют и создают собственную оснастку для повышения эффективности работы:
- Вертикальное основание. Главная особенность — возможность крепления прижима на боковую или вертикальную поверхность. Это делает его незаменимым при создании кареток для пильных станков, фрезерных шаблонов и любых приспособлений, где требуется боковая, а не верхняя фиксация.
- Горизонтальная рукоятка. В зафиксированном положении рукоятка располагается горизонтально и не выступает вверх. Этот низкий профиль критически важен, так как он не мешает движению заготовки, инструмента или других элементов оснастки над зоной зажима.
- Сбалансированная мощность (227 кг). Усилие удержания в 227 кг — это золотая середина. Его более чем достаточно для большинства столярных и сборочных задач, при этом сам прижим остается легким и компактным, не утяжеляя конструкцию вашего приспособления.
Примеры использования в реальной работе
Этот прижим — идеальный "конструктор" для создания эффективной и удобной мастерской.
- Создание столярных кондукторов: Является основным зажимным элементом в приспособлениях для сверления, фрезерования пазов или изготовления шиповых соединений.
- Изготовление кареток для станков: Используется как быстрый и безопасный фиксатор заготовки на подвижных каретках для торцовочных и ленточных пил.
- Сборочные приспособления "под углом": Удобен для фиксации деталей при склейке рамок или ящиков, когда прижим установлен на боковой стенке упора.
- Нестандартный монтаж: Быстрое крепление временных упоров или направляющих на вертикальных поверхностях верстака или оборудования.

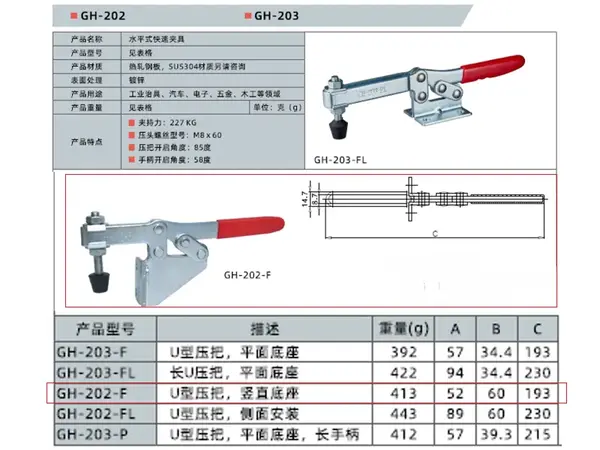

Технические характеристики
- Тип прижима: Горизонтальный, быстрозажимной (toggle clamp)
- Основание: Вертикальное (для бокового крепления)
- Удерживающая сила: до 227 кг
- Материал: Горячекатаная сталь
- Покрытие: Оцинковка
- Прижимной винт: M8 × 60 мм (регулируемый)
- Угол открытия планки: 85°
- Угол открытия рукоятки: 58°
- Вес: 413 г
Вердикт нашего тестировщика
Хорошая мастерская — это не только дорогие станки, но и умная, продуманная оснастка. Я годами создаю собственные приспособления для специфических задач, и главная проблема — найти правильный зажим. Модель GH-202-F — это то, что я называю "прижим для создателя джигов". Его вертикальное основание специально спроектировано для интеграции в кастомное оборудование. Это не просто зажим, это строительный блок для создания эффективного рабочего процесса. И его компактность не идет в ущерб надежности: мы закрепили этот прижим на вертикальной пластине нашего тестового стенда. Несмотря на меньший вес, рычажный механизм работает идеально. Мы проверили усилие удержания, и он уверенно выдал заявленные 227 кг. Но что еще важнее — мы не обнаружили никакого люфта или деформации в месте крепления вертикального основания даже под полной нагрузкой. Это критически важно для точности любого кондуктора. Пара профессиональных советов: Совет №1 — Главное отличие этой модели — вертикальное основание. Если вам нужно прикрутить зажим к плоскости стола, берите модель с плоской "подошвой". Если же вы крепите его к боковой стенке каретки — ваш выбор однозначно GH-202-F. Совет №2 — 227 кг — это серьезное усилие. Для работы с мягкой древесиной не забудьте настроить резиновый упор так, чтобы он плотно прижимал деталь, а не вдавливал ее. Правильная настройка — залог работы без следов на материале. Совет №3 — Когда проектируете новое приспособление, сразу закладывайте в чертеж монтажные отверстия под этот прижим. Его компактность и низкий профиль рукоятки позволят создавать очень удобные и негромоздкие конструкции. Мой вердикт: WorkMan GH-202-F — это идеальный прижим для создателей оснастки и мастеров, которые решают нестандартные задачи. Его вертикальное основание открывает новые возможности в проектировании кондукторов и сборочных приспособлений. Это надежный, быстрый и универсальный компонент для любой кастомной мастерской. Знайте, модели со статусом «Хит Продаж» на нашем сайте — это не пустой маркетинг, а результат моих строгих тестов. Этот конкретный инструмент прошел мою проверку, и я лично проконтролюрую его комплектацию и работоспособность перед отправкой именно вам.
