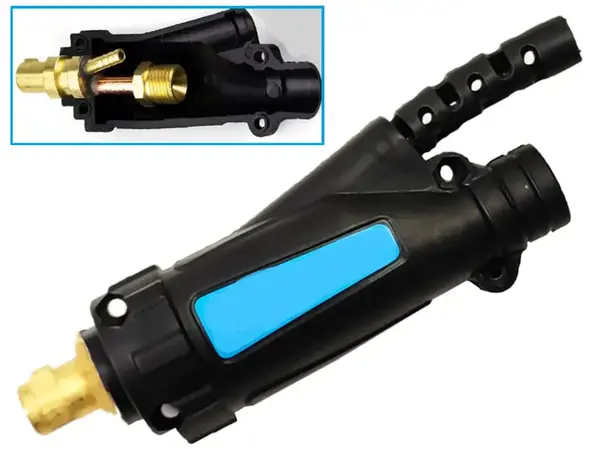

Когда вы переходите в лигу токов 200 Ампер и выше, шутки с "плохим контактом" заканчиваются расплавленными разъемами. Этот штекер — "старший брат" 9-миллиметровой версии. Он предназначен для серьезных инверторов, оснащенных крупными байонетными гнездами стандарта 35-50. Задача та же: подружить современный гибкий рукав Flex (где ток и газ идут в одной трубке) с классической панелью аппарата.
Физика больших токов
Главное отличие здесь — площадь пятна контакта. Штырь диаметром 12.5 мм (стандарт 35-50) способен передавать сварочный ток до 300-350А без критического нагрева переходного сопротивления. Конструкция узла разделяет потоки: инертный газ заходит через боковой ниппель, ток — через массивный латунный корпус, и всё это встречается на выходе — в резьбе M16x1.5.
Латунь корпуса работает как тепловой демпфер. Если вы варите алюминий на AC-токе, обратная тепловая волна от горелки неизбежна. Этот массив металла успевает рассеять часть Джоулева тепла до того, как оно доберется до пластика передней панели вашего аппарата.
Сценарии использования
- Модернизация промышленных постов: Подключение легких горелок серии WP-26 Flex к мощным источникам типа ВДУ или старым выпрямителям, где установлены гнезда 35-50.
- Сборка TIG-комплектов: Создание кастомных удлиненных шлейфов, когда стандартных 4 метров рукава не хватает для работы на стапеле.
- Ремонт силовых узлов: Замена штатных "дубовых" резиновых кабелей на силиконовые Flex-пакеты без потери токопроводящей способности.
Технические характеристики
- Назначение: адаптер для шланга Flex (горелки WP-17/18/26).
- Подключение к аппарату (Ток): байонет 35-50 (диаметр штыря ~12.5-13 мм).
- Подключение рукава (Горелка): резьба M16x1.5 (или 3/8" BSP).
- Ввод газа: ниппель (под шланг 5-6 мм).
Экспертное мнение (Inside e-1.com.ua)
Многие мастера ошибочно думают, что байонет 35-50 — это просто "большая дырка". Нет, это другой класс нагрузок. Инженерный нюанс: при монтаже шланга на этот адаптер обязательно проверяйте состояние торцевой уплотнительной поверхности внутри гайки рукава. Латунь штекера жесткая, она не "простит" перекосов.
Совет сервиса: Если вы используете этот штекер на предельных токах (ближе к 300А), проверяйте нагрев соединения рукой в краге каждые полчаса. Если байонет греется сильнее, чем сам кабель — значит, вы плохо повернули его в гнезде. Люфт в байонете 35-50 — это гарантированная электроэрозия и выгорание гнезда в аппарате за неделю.
Это надежный узел. Железа здесь не пожалели. Главное — не забудьте надежно обжать газовый шланг на "елочке", утечка аргона в этом месте часто остается незамеченной, пока шов не начнет чернеть.
