Шланг внутренним диаметром 10 мм — это стандарт для серьезного пневмоинструмента. Но под давлением 6-8 атмосфер он теряет гибкость, превращаясь в жесткий прут. Любой поворот гайковерта или шлифмашинки передается на магистраль, скручивая ее в узлы. Чтобы снять напряжение с кисти и не бороться с сопротивлением резины, нужно разорвать жесткую связь.
Латунный шарнир и свобода маневра

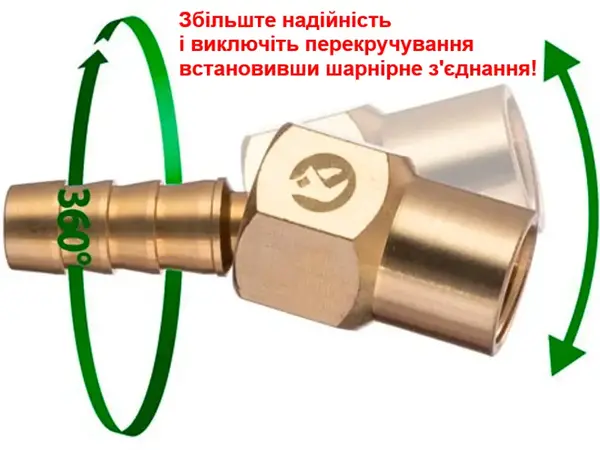

Задача этого фитинга — обеспечить вращение, сохранив герметичность. Конструкция проста: две части корпуса свободно проворачиваются относительно друг друга на 360 градусов. Это не подшипник для высоких оборотов, это поворотный узел. Он работает медленно, следуя за рукой оператора.
Корпус отлит из латуни. Выбор металла не случаен. Сталь бы ржавела от конденсата, алюминий быстро истирается в подвижных узлах. Латунь же обладает низким коэффициентом трения и не "закисает" со временем. Штуцер "елочка" рассчитан на плотную посадку шланга 10 мм. Профиль зубцов сглажен, чтобы не прорезать внутренний корд рукава при вибрации, но держит надежно.
Примеры использования (Сценарии)
- Шиномонтаж: Подключение ударных гайковертов 1/2". Мастер постоянно меняет углы атаки, шарнир предотвращает петлеобразование шланга на полу.
- Шлифовка: Работа с орбитальными машинками, где свобода движения кисти критична для ровного снятия материала.
- Сборка мебели: Подключение пневмостеплеров, когда нужно быстро вращать инструмент вокруг изделия.
Технические характеристики
- Тип: Поворотный (шарнирный) штуцер.
- Резьба: Внутренняя 1/4" (стандартный вход инструмента).
- Посадка шланга: "Елочка" 10 мм.
- Материал: Латунь.
- Вращение: 360 градусов вокруг оси.
Экспертное мнение (Inside e-1.com.ua)
У многих возникает соблазн поставить этот фитинг прямо на выход компрессора. Это можно, но его истинное место — непосредственно перед инструментом. Именно там происходит основное движение. Конструктив: внутри стоит уплотнительное кольцо, прижатое латунной втулкой. Оно держит давление, но боится грязи. Если у вас нет фильтра-влагоотделителя и по трубам летит ржавчина с компрессора, шарнир начнет подклинивать через полгода.
Совет сервиса: шланг 10 мм — это уже серьезный поток воздуха и толстая стенка. Обычная стяжка (пластиковый хомут) здесь не работает. Она не обожмет резину равномерно, и фитинг вырвет "выстрелом" в самый неподходящий момент. Используйте только червячные металлические хомуты. И не перетягивайте резьбовое соединение 1/4" — латунь мягкая, сорвать витки проще простого.
Эта деталь превращает "деревянный" шланг под давлением в послушный канал подачи энергии.
