Борьба с жестким пневмошлангом — это классика жанра в любой мастерской. Вы пытаетесь повернуть краскопульт или гайковерт под углом, а "дубовый" шланг выкручивает кисть, сопротивляется и норовит сбить прицел. Хуже того, шланг идет на излом у самого штуцера. Перегиб — это дроссель. Давление падает, инструмент "захлебывается". Этот копеечный узел решает проблему эргономики раз и навсегда.
Кинематика 360° и защита магистрали

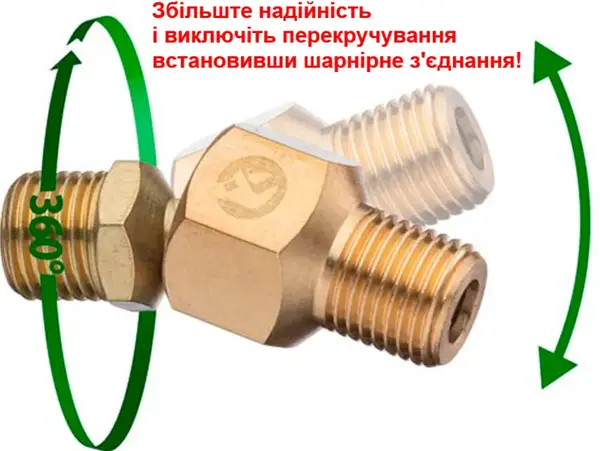

Это не просто переходник, это полноценный подшипник скольжения для воздуха. Конструкция обеспечивает свободное вращение на 360 градусов вокруг оси. Физика проста: фитинг развязывает жесткую связь между инструментом и линией подачи. Шланг висит вертикально вниз под собственным весом, как бы вы ни крутили гайковертом. Нет скручивающего момента — нет усталости в запястье к концу смены.
Материал корпуса — латунь. Это не только защита от коррозии конденсатом. Латунь — металл "мылкий", вязкий. При частых рывках резьба не "прикипает" к стальным ответным частям пневмоинструмента, как это бывает с дешевыми силуминовыми сплавами. Герметичность поворотного узла обеспечивается внутренними уплотнениями, рассчитанными на стандартное давление линии 6-8 бар.
Примеры использования (Сценарии)
- Автомаляры: Критически важно для краскопультов — шланг не должен касаться свежеокрашенной детали при маневрировании вокруг кузова.
- Сборщики на конвейере: Работа пневмошуруповертами в труднодоступных местах, где шланг постоянно перекручивается "винтом".
- Шиномонтаж: Подключение гайковертов — фитинг спасает шланг от истирания и трещин в зоне крепления к рукоятке.
- Пневмолинии: Соединение жестких труб с гибкой подводкой для компенсации вибраций компрессора.
Технические характеристики
- Тип: Поворотный шарнир (Swivel fitting)
- Угол вращения: 360 градусов
- Резьба входа: 1/4" Наружная (Папа)
- Резьба выхода: 1/4" Наружная (Папа)
- Материал: Латунь
- Рабочая среда: Сжатый воздух
Экспертное мнение (Inside e-1.com.ua)
Главная болезнь пневмошлангов — грыжи и трещины возле быстросъема. Почему они там появляются? Потому что оператор тянет инструмент, а шланг идет на излом. Этот фитинг работает как демпфер.
Инженерный нюанс: Обратите внимание, здесь резьба "папа-папа" (наружная с двух сторон). Это специфическая конфигурация. Обычно она нужна для врезки в разрыв линии или для соединения двух элементов с внутренней резьбой. Перед заказом посмотрите на свой инструмент и шланг. Если у вас везде "папы", вам понадобится муфта.
Совет сервиса: Внутри шарнира стоит резиновое кольцо. Оно не вечное. Чтобы продлить ему жизнь, капайте раз в неделю каплю масла для пневмоинструмента прямо внутрь фитинга перед подключением воздуха. Сухое трение убьет уплотнение за полгода, со смазкой этот "сустав" переживет сам компрессор. И не используйте его как рычаг — боковую нагрузку на излом он держит хуже, чем осевую.
