Шланг с внутренним сечением 10 мм — это «тяжелая артиллерия» в мире гаражной пневматики. Через него питают пескоструи, мощные гайковерты на 1/2 и 3/4 дюйма, орбитальные шлифмашины. Потребление воздуха там — от 400 литров в минуту. Если вы порвали такой шланг и соединили его кустарным способом, вы сразу почувствуете просадку мощности.
Геометрия потока и «эффект бутылочного горлышка»
В пневматике есть правило: любой фитинг ворует мощность. Но этот ворует меньше других. Почему? Потому что это сталь. Чтобы обеспечить прочность пластикового или латунного штуцера на таком диаметре, производителю приходится делать стенку толстой (2-2.5 мм). Это сужает внутренний проход до смешных 5-6 мм. Вы получаете «бутылочное горлышко»: компрессор качает мощно, шланг толстый, а в месте соединения воздух задыхается.
У стали предел текучести выше. Стенка здесь тонкая, а внутренний диаметр максимально приближен к диаметру шланга. Зубья «елочки» высокие и острые, они вгрызаются в корд шланга намертво. Это критично, потому что сорванный под давлением 10 атмосфер тяжелый шланг начинает летать по цеху как бешеная змея, ломая оборудование и ноги.
Примеры использования (Сценарии)
- Пескоструйная обработка: Ремонт подающих рукавов, где критичен каждый кубический сантиметр воздуха (иначе абразив начнет "плеваться").
- Шиномонтаж грузовиков: Наращивание длинных магистралей для работы с грузовым гайковертом на улице.
- Цеховая разводка: Создание отводов от центральной магистрали к рабочим постам.

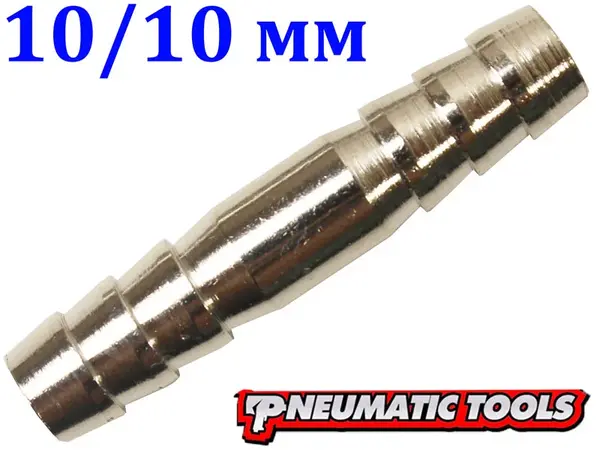

Технические характеристики
- Тип изделия: Ремонтный соединитель (Splicer).
- Наружный диаметр елочки: 10 мм.
- Совместимость: Шланги с внутренним Ø 10 мм.
- Материал: Сталь конструкционная.
- Покрытие: Цинк (защита от ржавчины и конденсата).
Экспертное мнение (Inside e-1.com.ua)
Когда к нам приходят с жалобой «гайковерт не тянет, хотя компрессор мощный», мы первым делом смотрим на фитинги. Часто видим картину: толстый шланг 10 мм соединен каким-то водопроводным бочонком или пластиковой трубкой с узким проходом. Вы сами душите свой инструмент.Инженерный нюанс: Этот штуцер имеет гладкую центральную часть под ключ или пальцы. Это не просто для удобства. Это ребро жесткости. В месте стыка двух шлангов возникает зона турбулентности и перегиба. Утолщение металла в центре не дает штуцеру сложиться, если на него наедет колесо автомобиля.Совет сервиса: Шланг 10 мм имеет толстую стенку и очень жесткий на сжатие. Обычный червячный хомут из супермаркета его не обожмет равномерно — он станет овальным и будет травить. Используйте силовые хомуты (болтовые) или качественные "ушковые". И затягивайте только на горячую (предварительно размягчив конец шланга), чтобы резина затекла в пазы елочки.
