Монтаж «голой» латуни на стальной корпус полуавтомата — это гарантированное короткое замыкание при первом же нажатии кнопки на горелке. Сварочный потенциал уйдет на корпус, и хорошо, если сгорит только плата управления, а не оператор. Этот узел решает проблему изоляции. Здесь тот же латунный силовой сердечник упакован в диэлектрический "стакан", который отсекает ток от шасси.
Диэлектрическая прочность и геометрия фланца

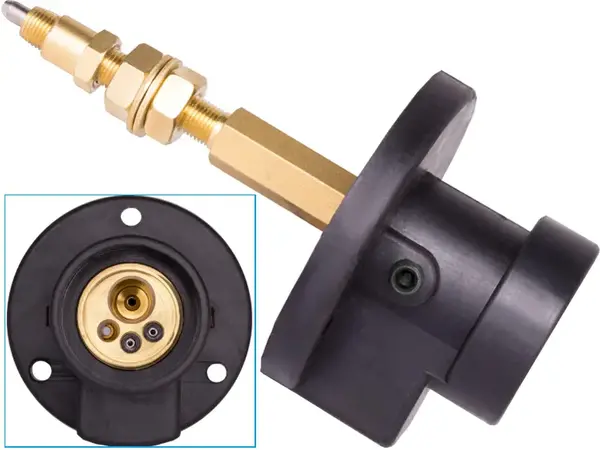

Корпус здесь выполняет две функции: механическое удержание и электрическая защита. Пластик — это не просто декор. Это барьер. Он должен быть достаточно жестким, чтобы при рывке за рукав горелки (а рукава дергают все) гнездо не вырвало из панели "с мясом". Круглый фланец — самое универсальное решение для врезки. Вам не нужно выпиливать сложные прямоугольные отверстия лобзиком; достаточно одной "коронки" по металлу и трех отверстий под винты.

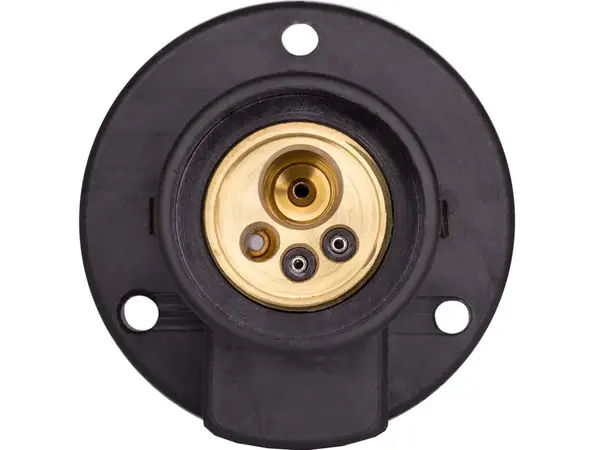

Внутри стоит классический KZ-2. Латунная гильза обеспечивает передачу тока на штырь горелки с минимальным переходным сопротивлением. Газовый тракт герметизирован. Если вы собираете аппарат сами или чините заводской "китай", где родное гнездо рассыпалось от старости, — это готовый модуль. Поставил, прикрутил, забыл.
Примеры использования (Сценарии)
- Модернизация трансформаторных ПДГ: Перевод старых аппаратов со стационарно вмонтированной горелки на быстросъемный Евро-стандарт.
- Ремонт после механических ударов: Замена узла, когда аппарат уронили "лицом" вниз и сломали штатное крепление разъема.
- Кастомные проекты: Сборка выносных подающих механизмов, где требуется изолировать сварочный контур от корпуса протяжки.
Технические характеристики
- Тип узла: Евро гнездо (KZ-2) в сборе
- Материал сердечника: Латунь
- Материал корпуса (фланца): Ударопрочный пластик
- Форма фланца: Круглый
- Место установки: Передняя панель аппарата
Экспертное мнение (Inside e-1.com.ua)
Мы держим этот артикул для тех, кто понимает, что такое гальваническая развязка. Инженерный нюанс: пластик здесь вязкий, не "стеклянный". Это важно. Дешевые фенопласты трескаются при затяжке крепежных винтов, и узел начинает люфтить. Здесь можно тянуть смело, но без фанатизма.
Совет сервиса: при подключении шланга подачи газа к задней части этого гнезда (там штуцер "елочка" или резьба), обязательно ставьте червячный хомут, а не пружинный. Давление в магистрали скачет, и если шланг сорвет внутри корпуса аппарата, вы потеряете баллон смеси за 10 минут, даже не заметив утечки. И еще — периодически продувайте центральное отверстие сжатым воздухом. Латунная пыль от проволоки имеет свойство накапливаться там и коротить контакты управления.
