Технические характеристики:
Вид сварки/резки: MMA / TIG.
Напряжение питающей сети: 220 В ± 15% (1 фаза).
Напряжение холостого хода: 68 (10.5 V.R.D.) В.
Рабочий ток (min): 5 А.
Рабочий ток (max): 200 А.
Потребляемая мощность (полная): 4.5 кВА.
ПВ (40 °С): 25 %.
Сварочный ток (ПВ 100%): 100 А.
Коэффициент мощности (cos φ): 0.99.
Класс изоляции: H.
Степень защиты: IP23S.
Габаритные размеры (Д х Ш х В): 453 x 150 x 313 мм.
Вес: 8,4 кг.
КПД: 54 %.
TIG-200P PFC (W2S62) EVO20 – современный сварочный инвертор от компании Jasic, принадлежащий к линейке EVO20 может выполнять следующие виды сварки:
аргонодуговая (DC TIG)
аргонодуговая с пульсацией (DC TIG Pulse)
ручная дуговая сварка
Такой аппарат подойдет для сварки так называемых «черных» металлов, то есть различных видов сталей и не подойдет для сварки алюминия и подобных материалов с прочной оксидной пленкой на поверхности.
Jasic TIG-200P PFC (W2S62) EVO20 обладает рядом преимуществ и использует новые технологии, облегчающие процесс сварки и повышающие эффективность оборудования.
Так, функция «умного» газа автоматически устанавливает величину продувки газом по завершению сварки в зависимости от установленных параметров сварки.
Использование этой технологии позволяет снизить расход защитного газа до 40%.
По желанию можно отключить эту функцию.
Также следует отметить технологии Smart Lift TIG и Dash-Arc. Smart Lift TIG отвечает за поддержание дуги в процессе сварки: контроль дуги с отслеживанием контакта наконечника и заготовки, поддержание стабильности горения и предупреждения залипания вольфрама. А Dash-Arc – это технология, отвечающая именно за поджиг (ВЧ) дуги. Использование этой технологии позволяет получить 99% успешных поджогов дуги в процессе работы, даже при быстрых нажатиях на кнопку.
При проектировании учтены требования безопасности. Встроенная система защиты от превышения тока и перегрева в процессе работы, а также система снижения напряжения при работе оборудования на холостом ходу (V.R.D).

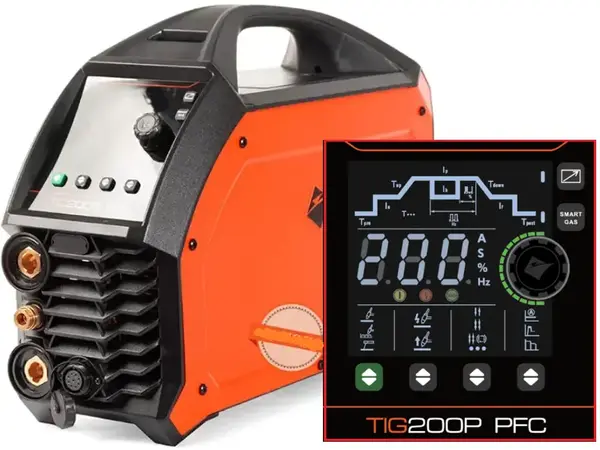

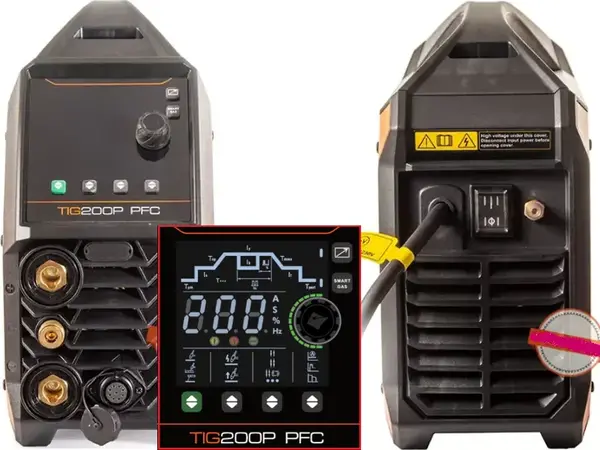

Отображение настроек процесса сварки вынесено на экран, разделенный на несколько функциональных зон. Сверху расположена циклограмма для настройки параметров аргонодуговой сварки. Движение по циклограмме осуществляется ручкой-энкодером.
Можно настроить:
время продувки газом перед и после сварки
время роста и убывания сварочного тока
стартовый, пиковый (сварочный), базовый токи и ток заваривания кратера
время горения дуги для режима сварки прихватками (Spot)
частоту переменного тока и баланс полярности
В зависимости от выбранного режима будут доступны только определенные настройки.
Под циклограммой находится блок отображения параметров. Когда на циклограмме выбираем доступный для редактирования параметр процесса сварки, то в этом блоке мы видим значение параметра и единицу его измерения. Значение параметра также сменяется ручкой-энкодером. Также в этой зоне отображаются коды ошибок и другая техническая информация. Ниже находится зона индикаторов, где можно увидеть иконки перегрева и перегрузки по току, а также иконку включения режима V.R.D.
Самый нижний блок на экране необходим для индикации основных режимов работы оборудования и настройки параметров ручной дуговой сварки. Каждый блок размещается над физической кнопкой, которая используется для выбора.
Можно выбрать:
вид сварки (аргонодуговая, аргонодуговая с пульсацией, ручная дуговая)
способ поджига дуги для аргонодуговой сварки (прикосновением, высокочастотный)
режим работы оборудования (2Т/4Т/повтор/прихватки)
выбрать и настроить ток для режима ММА (рабочий, горячего старта, форсажа дуги)
Справа от циклограммы находятся физические кнопки для управления режимом Smart Gas и подключение дистанционного управления.
Отличительная особенность Jasic TIG-200P PFC (W2S62) EVO20 вынесена в его название – PFC, эта английская аббревиатура расшифровывается как Power Factor Correction, то есть коррекция коэффициента мощности.
Где и зачем используется такая технология?
Обычно сварочный инвертор может компенсировать скачки напряжения в сети в пределах ±15%, если различие будет больше, то продолжать работу не стоит – оборудование может выйти из строя.
Аппараты, в которых установлен PFC модуль рассчитаны на работу в сетях, где возможны значительные скачки напряжения, проседание даже до 115В не составляет для них проблемы, также возможна работа с генератором. Дополнительно следует отметить, что наличие PFC модуля позволяет снизить необходимую для работы мощность, и сохранить при этом максимальное значение сварочного тока.
Обратите внимание, что значение технических характеристик приведено для использования в сети 220±15%В, при использовании с пониженным напряжением значения будут другие, они приведены в инструкции.
Jasic TIG-200P PFC (W2S62) EVO20 поддерживает работу со специальными пультами управления/педалями для линейки аппаратов EV020.
Без изменений в конструкцию возможна работа с проводной педалью управления Jasic FRC-01 или с педалями других производителей.
Для этого на панели установлено гнездо 9 pin.
Возможна работа с беспроводными (Bluetooth) педалью Jasic FRC-02 и пультом управления Jasic HRC-02.
Однако для их использования требуется установка специального блока приемника на передней панели (имеется соответствующая заглушка, которую нужно удалить и подключить блок к плате).
Комплектация:
аппарат Jasic TIG-200P PFC (W2S62) EVO20 – 1 шт.
горелка типа WP-26 (4 м) с комплектом расходников – 1 шт.
клемма массы с кабелем (3 м) – 1 шт.
паспорт (инструкция по эксплуатации) – 1 шт.
